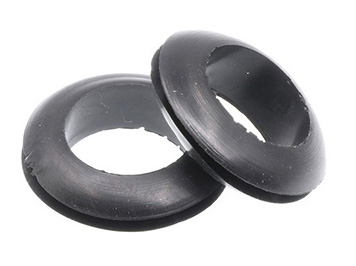

材 質：天然橡膠，PVC。 顏色：黑色

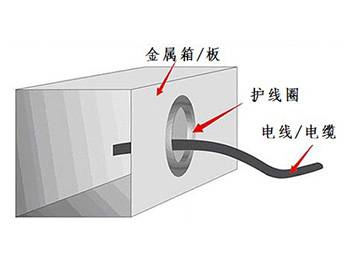

使用方法：先把護線環卡在金屬板上，然后中間穿電線。
作 用：護線環卡在金屬板上，使粗糙的鐵孔變成圓滑的出線孔，保護電線不被金屬板割破。
應用范圍：主要應用于各種電源供應器，控線箱或一般電源線出線。

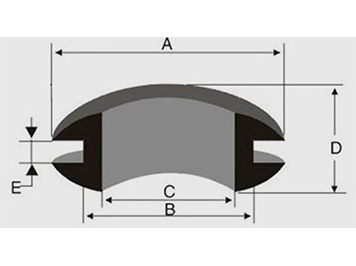

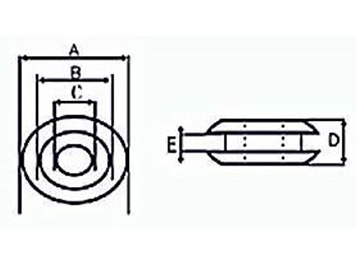

型號 | 外徑 (mm) | 開孔尺寸 (mm) | 內徑 (mm) | 高度 (mm) | 卡槽高度 (mm) | 包裝單位 |
A | B | C | D | E | PCS/Bag | |
Φ3 | 8 | 5 | 3 | 5 | 1.5 | 1000 |
Φ4 | 9.5 | 5.5 | 4 | 5 | 1.5 | |
Φ5 | 11 | 7 | 5 | 5 | 1.5 | |
Φ6 | 11.5 | 7.5 | 5.5 | 5 | 1.8 | |
Φ7 | 13 | 9 | 7 | 5.5 | 1.8 | |
Φ8 | 14 | 10 | 8 | 6 | 2 | |
Φ10 | 16 | 12 | 10 | 7.5 | 2 | |
Φ12 | 20 | 13 | 11 | 7 | 2 | |
Φ14 | 23 | 16 | 13 | 8.5 | 2.5 | |
Φ16 | 25 | 18 | 15 | 8 | 2.5 | |
Φ18 | 27 | 20 | 17 | 9.5 | 2 | |
Φ20 | 29 | 22 | 19 | 9.5 | 2 | |
Φ22 | 30 | 24 | 21 | 9.5 | 2 | |
Φ25 | 36 | 28 | 24 | 10.5 | 2.5 | |
Φ30 | 43 | 33 | 29 | 10.5 | 2.5 | 500 |
Φ35 | 50 | 39 | 34 | 11.5 | 3.5 | |
Φ40 | 55 | 43 | 39 | 12 | 3.5 | |
Φ45 | 62 | 48 | 45 | 10 | 3.5 | 100 |
Φ50 | 66 | 53 | 48 | 11.5 | 3.5 | |
Φ60 | 76 | 63 | 58 | 11 | 3.5 |
