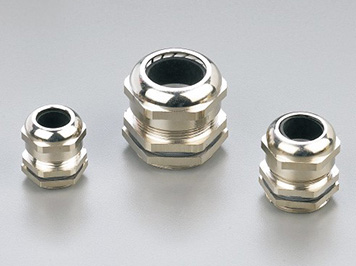

材 質：接頭主體部位采用黃銅鍍鎳制成，夾緊件采用尼龍塑料(PA)制成，密封件和O型密封圈均采用丁腈橡膠(NBR)制成。
防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。
工作溫度： 靜態：-40℃到100℃，短時間達120℃；動態：-20℃到80℃，短時間達100℃。
產品認證：歐洲CE認證、歐洲ROHS認證、歐洲REACH認證。
特 點：特殊夾緊爪與夾緊圈之設計，夾緊電纜范圍大，抗拉力特強并具保護電纜作用，可防水、防塵、及一般溶劑。
使用方法：金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。

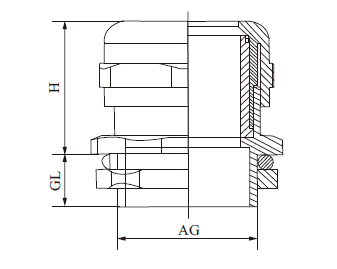

編 號 | 適用電纜 (mm) | 螺紋外徑 (mm) | 機板口徑 (mm) | 螺紋長度 (mm) | 接合長度 (mm) | 扳手直徑 (mm) |
GL | H | |||||
PG7 | 3-6.5 | 12.5 | 12.5-12.7 | 7 | 19 | 14 |
PG9 | 4-8 | 15.2 | 15.2-15.4 | 8 | 20 | 17 |
PG11 | 5-10 | 18.6 | 18.6-18.8 | 8 | 21 | 20/21 |
PG13.5 | 6-12 | 20.4 | 20.4-20.6 | 8 | 22 | 22 |
PG16 | 10-14 | 22.5 | 22.5-22.7 | 9 | 23 | 24 |
PG19 | 10-14 | 25 | 25-25.2 | 9 | 25 | 24/27 |
PG21 | 13-18 | 28.3 | 28.3-28.5 | 9 | 27 | 30 |
PG25 | 15-22 | 32 | 32-32.2 | 10 | 29 | 35 |
PG29 | 18-25 | 0.37 | 37-37.2 | 11 | 31 | 40 |
PG36 | 22-32 | 47 | 47-47.2 | 12 | 37 | 50 |
PG42 | 32-38 | 54 | 54-54.2 | 13 | 38 | 57 |
PG48 | 37-44 | 59.3 | 59.3-59.5 | 14 | 38 | 64 |
PG63 | 42-52 | 72 | 72 | 15 | 42 | 77 |
